Защитный слой бетона для арматуры: сколько мм и чем его держать
Сколько бетона нужно между арматурой и краем конструкции: 40 мм в фундаменте по подготовке, 70 мм по грунту, 30 мм на улице. Плюс расчёт фиксаторов.
Защитный слой это бетон между прутком и краем конструкции. Для фундамента, залитого по бетонной подготовке (слой слабого бетона под фундаментом), слой снизу и с боков не меньше 40 мм. Если бетон льют прямо на грунт, нижним рабочим пруткам нужно не меньше 70 мм. Для бетона на открытом воздухе хватит 30 мм. И ещё одно правило работает всегда: слой не меньше диаметра прутка и не меньше 10 мм.
Что защищает защитный слой и почему 10 мм на глаз не работает
Бетон держит арматуру за рёбра. Пока вокруг прутка есть плотный бетон, эта хватка работает. Заодно этот бетон не пускает к стали воду и воздух.
Тонкий слой быстро набирает трещины. Через них к прутку приходит влага, сталь начинает ржаветь. Ржавчина занимает больше места, чем чистый металл. Она распирает бетон изнутри, и он отваливается кусками. Сначала на грани фундамента проступает ржавая полоса, потом бетон отходит и пруток оголяется.
По строительным нормам (СП 63) у слоя четыре задачи сразу. Держать пруток в бетоне, давать работать стыкам прутков, закрывать сталь от влаги и держать огнестойкость. Десять миллиметров, отмеренные пальцами, не закрывают ни одну.
Есть и вторая причина не верить глазу. Каркас гуляет. Бетон заливают и уплотняют глубинным вибратором, а по арматуре при этом ходят. Без жёстких опор сетка садится вниз, и слой снизу пропадает совсем.

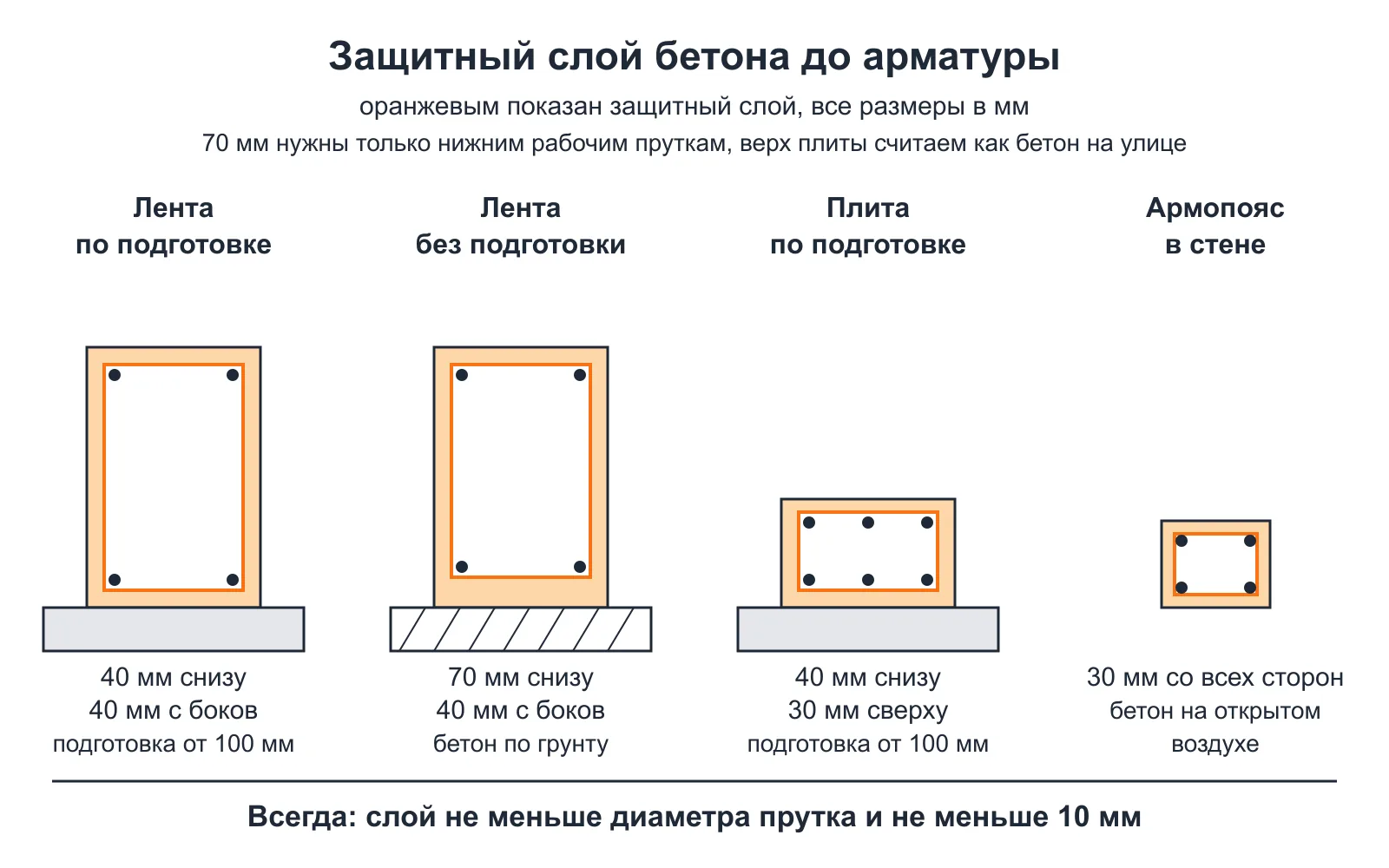

Нормы по конструкциям: лента, плита, ростверк, армопояс
Ниже собраны минимумы для рабочей арматуры частного дома. Это нижняя граница. Проектное решение считают отдельно.
| Конструкция | Где меряем | Слой, мм, не меньше |
|---|---|---|
| Лента по бетонной подготовке | снизу и с боков | 40 |
| Лента без подготовки, бетон по грунту | снизу | 70 |
| Лента без подготовки, бетон по грунту | с боков и сверху | 40 |
| Плита по бетонной подготовке | снизу и с торцов | 40 |
| Плита | сверху | 30 |
| Ростверк в грунте | со всех сторон | 40 |
| Ростверк над землёй | со всех сторон | 30 |
| Армопояс, перемычки | со всех сторон | 30 |
| Бетон внутри сухого тёплого дома | со всех сторон | 20 |
Числа взяты из строительных норм на железобетон. Там 40 мм для бетона в грунте и в фундаменте по подготовке, 30 мм для бетона на улице, 20 мм внутри сухого помещения. Отдельной строкой стоит 70 мм: столько нужно нижним рабочим пруткам, если фундамент льют прямо на грунт, без подготовки. Верх плиты и ростверк над землёй мы считаем как бетон на улице, поэтому у них в таблице 30 мм.
Ростверк это балка, которая связывает сваи или столбы. Армопояс это сплошной бетонный пояс по верху стен, а перемычки это балки над окнами и дверями.
Бетонная подготовка это слой слабого дешёвого бетона не меньше 100 мм под фундаментом. Она даёт ровное чистое основание, на которое можно нормально поставить каркас, поэтому слой над ней разрешён меньше. Толщину подготовки и нужно ли её армировать назначают под ту нагрузку, которую она примет.
Если грунт с солями или рядом стоит вода с химией, эти числа не годятся: такой случай считает проектировщик. То же с тяжёлым двухэтажным домом, там сечения и схему армирования берут из проекта. Таблица выше только про толщину слоя.
Два правила-минимума: не меньше диаметра прутка и не меньше 10 мм
Эти два правила действуют поверх таблицы. Слой не может быть тоньше самого прутка и не может быть тоньше 10 мм. Работает тот размер, который больше.
| Диаметр прутка, мм | Вес метра, кг | Правило диаметра даёт, мм |
|---|---|---|
| 8 | 0,395 | 10 |
| 10 | 0,617 | 10 |
| 12 | 0,888 | 12 |
| 18 | 1,998 | 18 |
| 20 | 2,466 | 20 |
Читается так. Пруток 20 мм внутри сухого помещения требует 20 мм слоя, а не 10. В фундаменте по подготовке для него всё равно останется 40 мм, потому что 40 больше 20.
Часть прутков ставят не по расчёту, а просто чтобы собрать каркас. Для них норма разрешает слой на 5 мм меньше. На стройке проще этим не пользоваться. Держите один размер по самому крайнему металлу, и ошибиться будет негде.
Фиксаторы: звёздочка, стульчик, кубик, опора для сыпучего грунта
Фиксатор это деталь, которая держит пруток на нужном расстоянии от опалубки (щитов, в которые льют бетон) или от подготовки. Правила производства работ требуют обеспечить защитный слой при монтаже каркаса, а чем именно его держать, решаете вы.
- Звёздочка. Кольцо с лучами, защёлкивается прямо на прутке. Ставят на боковые грани: стенки ленты, торцы плиты, вертикальные стержни. Продаются под разную толщину слоя, размер подбирают по нужному числу из таблицы.
- Стульчик. Опора с ножками, ставится снизу под нижнюю сетку. Для частного дома чаще берут под слой 30 и 40 мм.
- Кубик. Бетонный или пластиковый кубик с проволочной петлёй. Размер его грани и есть толщина слоя.
- Опора с широкой пятой. Нужна, когда снизу песок, щебень или мягкий грунт. Узкая ножка в таком основании просто утонет под весом каркаса.
Каркас вяжут мягкой вязальной проволокой, фиксаторы к нему подвязывают ей же. У нас есть вязальная проволока диаметром 1,2 мм, продаётся на вес.

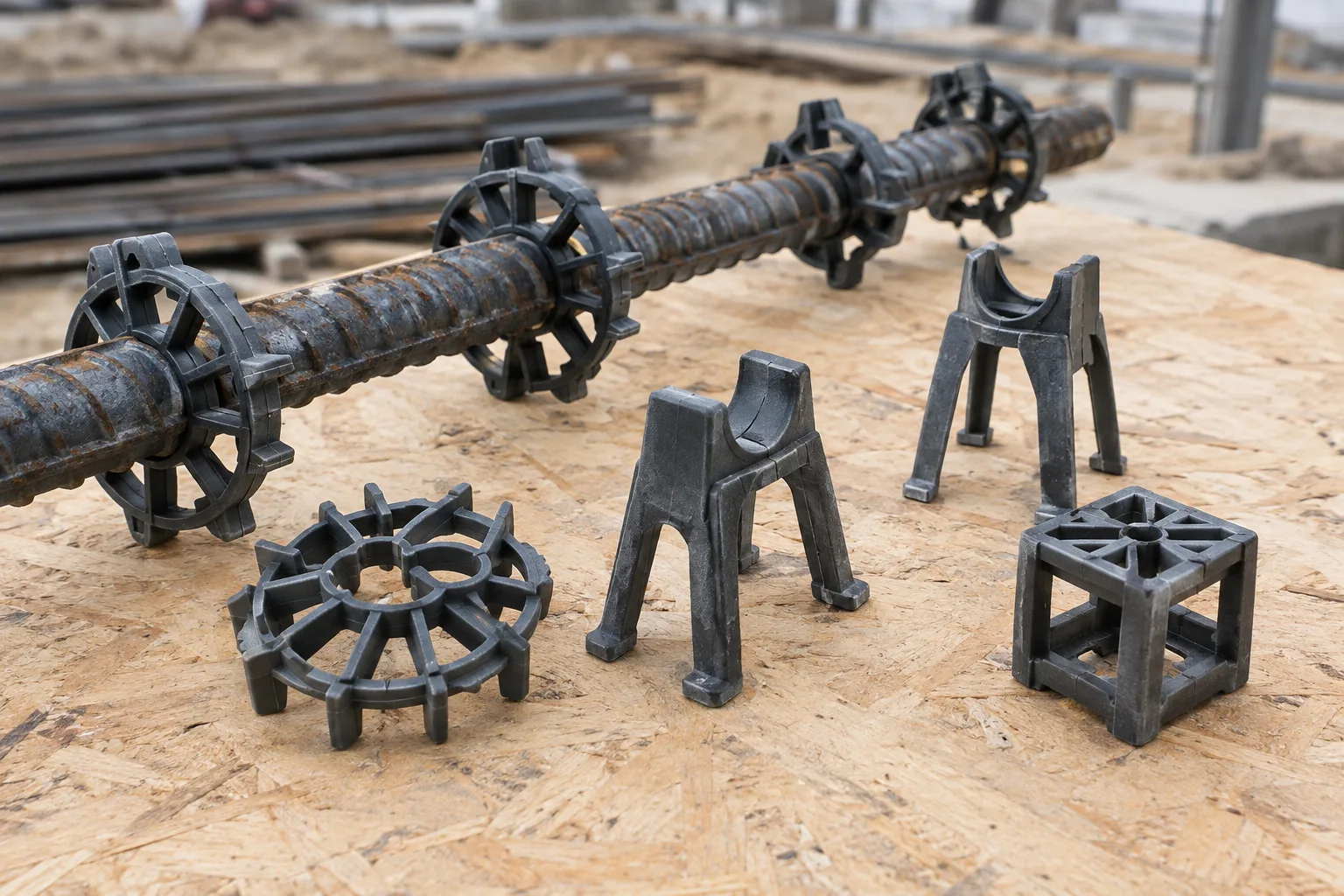

Звёздочку защёлкивают на прутке сбоку, стульчик ставят снизу под сетку, кубик подкладывают под пруток.
Расчёт расхода фиксаторов: плита 6 на 6 метров
Считаем опоры под нижнюю сетку плиты 6 на 6 метров. Площадь 36 квадратных метров.
Расставляем опоры ровной сеткой. При шаге 50 см по каждой стороне получается 6 делить на 0,5 плюс 1, то есть 13 точек. Всего 13 умножить на 13, это 169 штук. Делим 169 на 36 и получаем 4,7 штуки на квадратный метр.
| Шаг опор | Точек по стороне | Всего на плиту 6 на 6 | На кв. м |
|---|---|---|---|
| 50 см | 13 | 169 | 4,7 |
| 40 см | 16 | 256 | 7,1 |
Опору ставят на перекрестие прутков, поэтому шаг опор удобно брать кратным шагу сетки. При сетке 200 мм это 40 или 60 см.
Шаг 40 см на практике берут под тонкий пруток 8 и 10 мм: он сильнее провисает. Под пруток 12 мм и толще обычно хватает 50 см. Нормой такой шаг не установлен. Для прутка 12 мм наш расчёт даёт 4,7 штуки на квадратный метр, производители фиксаторов советуют около 5. Под тонкий пруток шаг берут меньше, и штук выходит больше.
Берите с запасом 10 процентов: 169 плюс 10 процентов это 186, покупаем 190 штук. Часть лопается при защёлкивании и под ногой.
Проверим, потянут ли опоры вес сетки. Пруток 12 мм с шагом 200 мм даёт по 31 стержню в каждую сторону. Длина каждого 6 метров, всего 31 умножить на 6 и умножить на 2, это 372 метра. Вес: 372 умножить на 0,888, получается 330 кг. На одну опору из 169 штук приходится около 2 кг.
Человек, вставший между опорами, продавит сетку сразу. При заливке по каркасу ходят по доскам, положенным на опалубку.
Чем нельзя подпирать каркас: кирпич, щебень, обрезки доски, камни
Под каркас подкладывают то, что лежит рядом. Каждый такой вариант подводит, и увидеть это можно на любой старой ленте.
- Кирпич. Он пористый и тянет воду. Внутри бетона остаётся мокрое пятно, которое подводит влагу прямо к прутку.
- Щебень и камни. Крошатся под весом каркаса и съезжают, когда работает вибратор. Высота у каждого камня своя.
- Обрезки доски. Дерево внутри бетона гниёт. Через несколько лет на его месте остаётся пустота, и слоя там больше нет.
- Голый грунт. Каркас, лежащий на земле, слоя снизу не имеет вообще. Пруток оказывается в контакте с почвенной влагой.

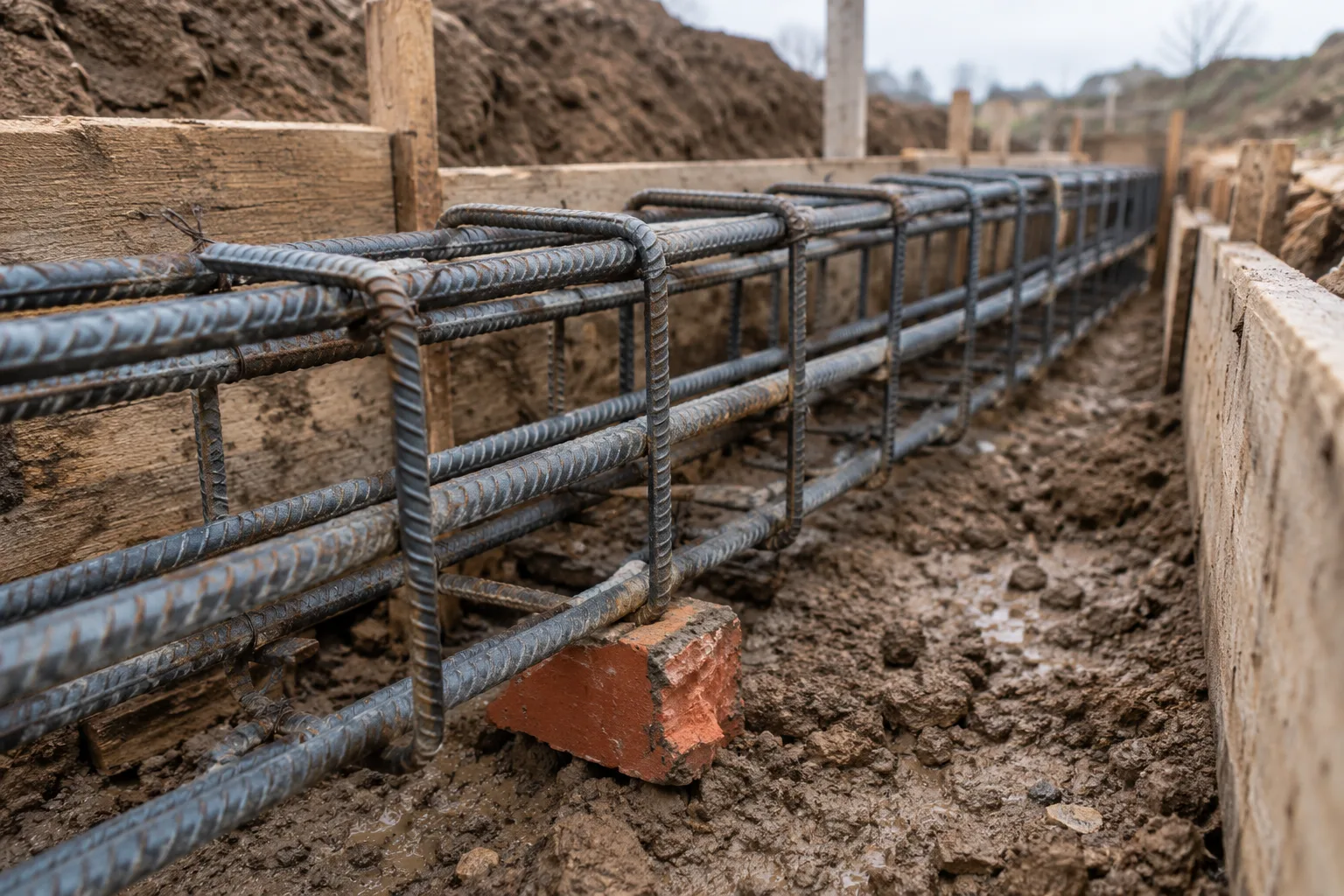

Так делать нельзя: снизу нет ни подготовки, ни защитного слоя, а кирпич тянет воду к прутку.
Отдельная беда это подвязка каркаса к опалубке гвоздями и кусками арматуры насквозь. Такой кусок выходит на поверхность и становится готовой дорожкой для ржавчины.
Как замерить слой и что делать, если арматура проступила
Дешевле всего проверять до заливки. Возьмите рулетку и померьте от опалубки до ближайшего металла. По правилам приёмки смотрят каждую конструкцию, не меньше пяти точек на каждые 50 квадратных метров, с шагом от 0,5 до 3 метров. Тот же порядок легко повторить своими руками.
Допуск несимметричный. Если по проекту слой больше 20 мм, в меньшую сторону разрешено уйти не больше чем на 5 мм. В большую сторону запас шире и зависит от размеров сечения, для крупных конструкций он доходит до 15 мм. Проще говоря: лишний бетон снаружи почти не страшен, нехватка страшна.
После заливки рулетка уже не поможет. Толщину слоя ищут прибором, который видит арматуру под бетоном. Такой прибор есть у строительных лабораторий.
Если пруток проступил наружу или виден на отколовшемся месте, закрашивать его нельзя. Под краской ржавчина продолжает работать. Зачистите металл до чистой стали, уберите рыхлый бетон и восстановите слой готовой ремонтной смесью для бетона, она продаётся в мешках. Если оголилась рабочая арматура несущей конструкции, зовите проектировщика. Оценивать, можно ли так оставить, должен он.
Что купить
В наличии арматура класса А500С диаметром 8, 10, 12, 18 и 20 мм. Мерные хлысты по 11,7 метра, есть немерные от 6 до 12 метров, режем в размер. Под фундаменты собрана отдельная подборка: арматура для фундамента. Какой класс и диаметр брать под ленту, разбирали в статье какая арматура нужна для ленточного фундамента.
Возьмите фиксаторы одного размера на весь фундамент и проверьте слой рулеткой до бетона. Это пять минут работы, а после заливки слой уже не поправишь.
