Нахлёст арматуры: сколько сантиметров и где стыки ставить нельзя

Для ходовых прутков считайте так. При бетоне М350 пруток 10 мм кладите внахлёст на 56 см, 12 мм на 67 см, 14 мм на 78 см. Если бетон послабее, М250, те же прутки требуют 65, 78 и 91 см. Привычные «50 диаметров» для фундамента дома маловато: у прутка 12 мм это всего 60 см. Примерно столько нужно только на самом крепком бетоне М400, а для обычного М250 или М350 этого мало. Ниже таблица по всем ходовым размерам, как связать стык и куда его ставить нельзя.

Сколько отмерять

Нахлёст, он же перехлёст, это участок, где два прутка идут рядом. Меряйте именно его, а не длину куска. В таблице рифлёная арматура А500С, та самая с рёбрами, которую продают хлыстами по 11,7 м.

Пруток	Бетон М200 (В15)	М250 (В20)	М350 (В25)	М400 (В30)
8 мм	62 см	52 см	45 см	41 см
10 мм	78 см	65 см	56 см	51 см
12 мм	93 см	78 см	67 см	61 см
14 мм	109 см	91 см	78 см	71 см
16 мм	124 см	104 см	89 см	81 см
В диаметрах прутка	78	65	56	51

Нижняя строка выручит, если вашего размера в таблице нет. Умножьте диаметр на это число. Пруток 18 мм на бетоне М350: 18 × 56 = 1008 мм, то есть 101 см.

Сам диаметр прутка тут считается уже выбранным. Если вы ещё на этом шаге, посмотрите, какая арматура нужна для ленточного фундамента.

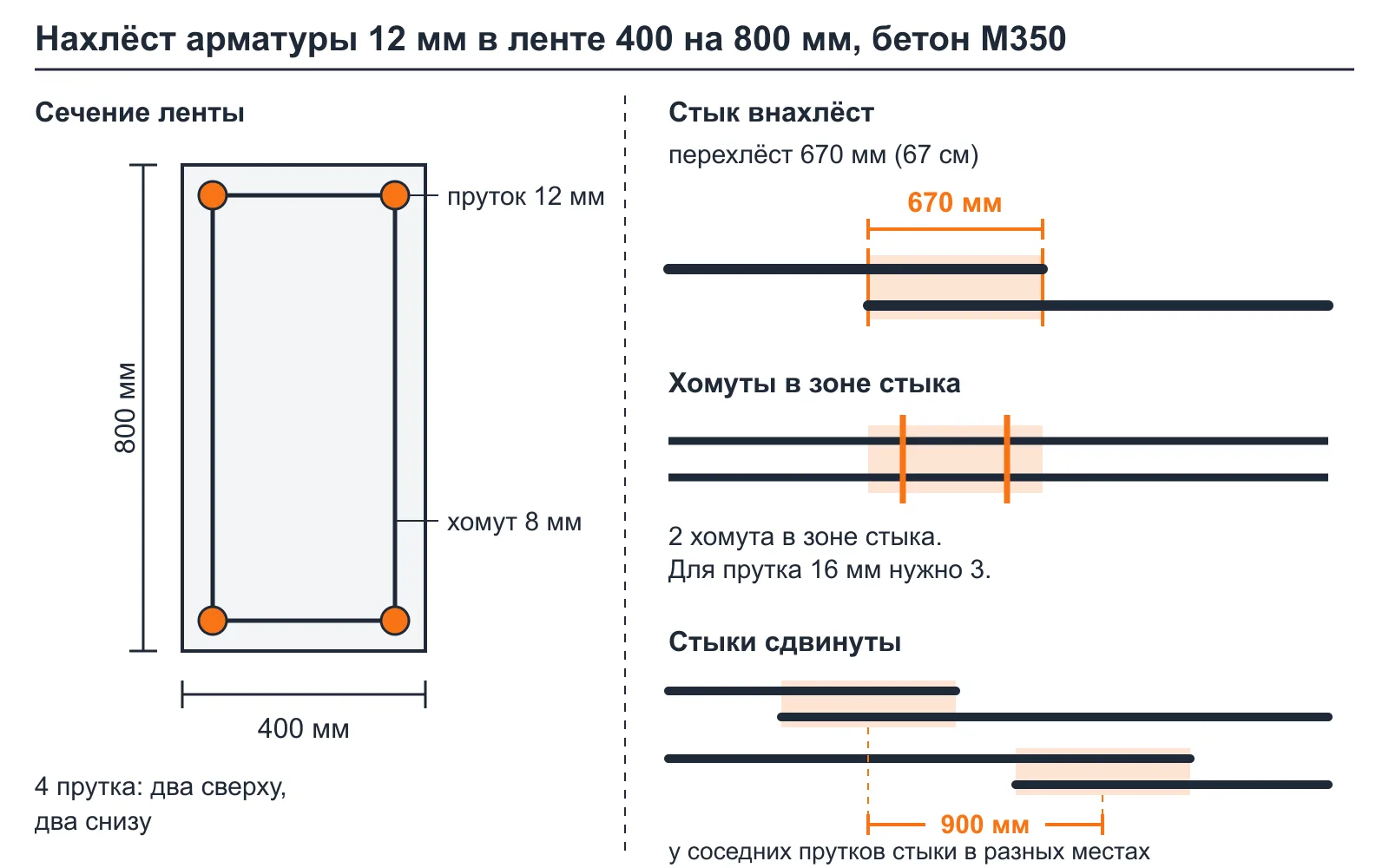

Стык прутка 12 мм при бетоне М350: перехлёст 67 см, стыки соседних прутков сдвинуты на 90 см

Почему именно столько

В стыке прутки между собой не сварены. Их держит бетон, который цепляется за рёбра. Чем слабее бетон, тем хуже он держит и тем длиннее нужен перехлёст. Поэтому для М200 в таблице цифры в полтора раза больше, чем для М400.

Есть и вторая причина. Дом давит на фундамент постоянно, а не рывками. Строительные нормы (СП 63) для такой нагрузки велят считать бетон чуть слабее, с запасом. Длина стыка от этого вырастает примерно на десятую часть. Большинство таблиц в интернете запас не учитывают, отсюда и заниженные «50 диаметров».

Как связать стык

• Кладите прутки вплотную или почти вплотную. Зазор между ними не больше четырёх диаметров: для прутка 12 мм это 4,8 см, для 16 мм 6,4 см.

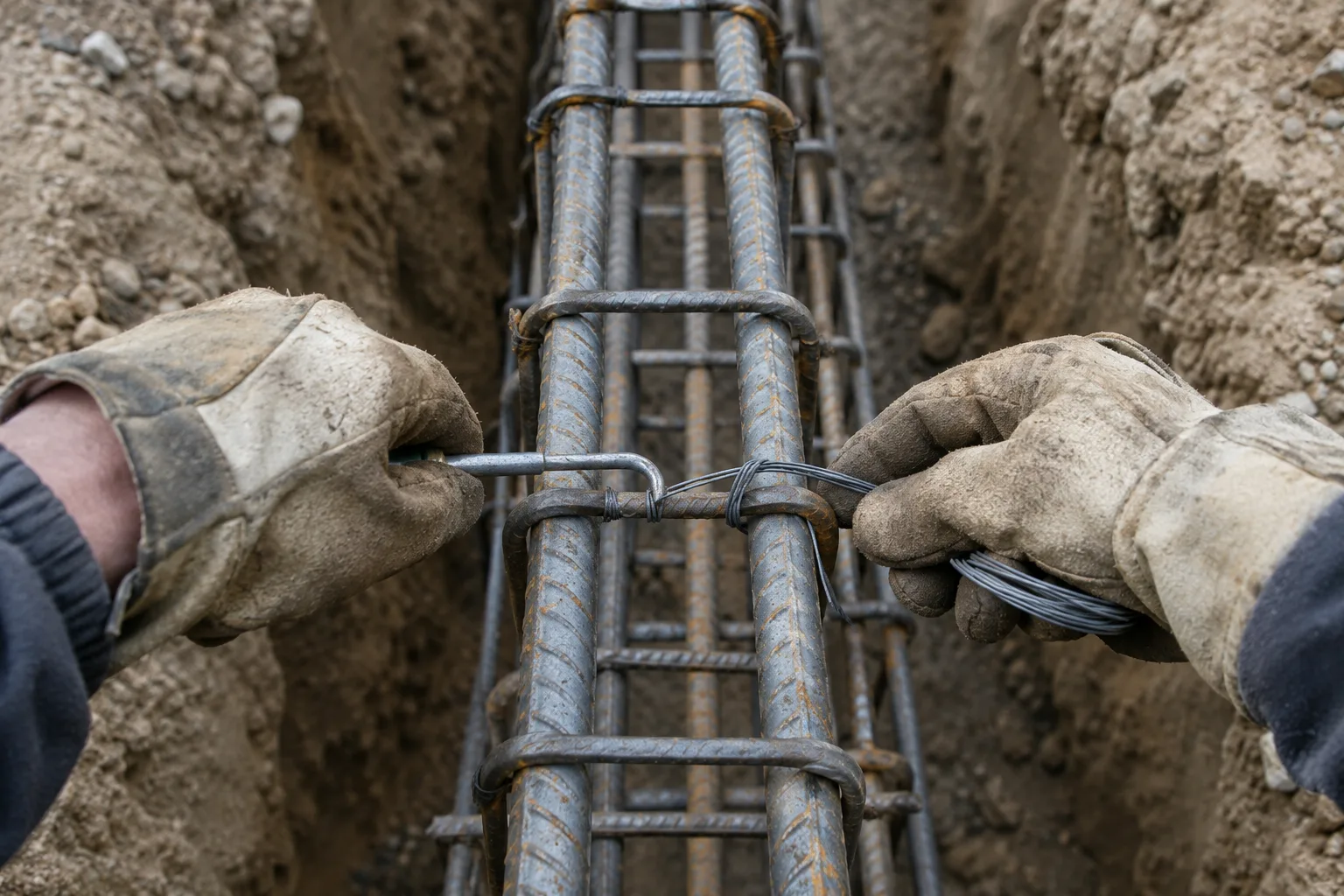

• Вяжите проволокой в двух-трёх местах: по краям перехлёста и посередине. Вязка держит прутки на месте. Нагрузку она не несёт.
• Оставьте в зоне стыка не меньше двух хомутов из прутка 8 мм. Для прутка 16 мм или для тонких хомутов 6 мм нужно три. Хомуты обжимают бетон вокруг стыка, и без них перехлёст работает хуже.
• Сварка не нужна. Внахлёст вяжут прутки до 40 мм, а в частном доме толще 16 мм почти не бывает.

Где стык ставить нельзя

Запрета ставить стык в середине стены в нормах нет. Зато есть четыре ограничения, и все они простые.

• Нельзя собирать стыки соседних прутков в одном месте. Либо разносите их вдоль ленты, либо удлиняйте перехлёст.
• Нельзя делать перехлёст короче 25 см ни на каком прутке, даже на самом тонком.
• Нельзя стыковать гладкий пруток прямыми концами. Гладкому нужны крюки или петли на концах. В фундаменте гладкая арматура обычно идёт только на хомуты, так что проблема редкая.
• Нельзя закрывать угол ленты двумя прямыми прутками внахлёст. Угол вяжут гнутым прутком в форме буквы Г. Так же поступают там, где к ленте примыкает внутренняя стена.

Сдвигайте стыки соседних прутков

В поясе фундамента обычно идут два прутка рядом. Их стыки нужно разнести вдоль ленты. Для прутка 12 мм на бетоне М350 расстояние от центра одного стыка до центра другого от 90 см. Это примерно на треть больше самого перехлёста. Для других размеров правило то же: возьмите длину из таблицы и добавьте треть.

Если оба стыка всё-таки легли рядом, перехлёст придётся делать 111 см вместо 67, в 1,7 раза длиннее. Сдвинуть проще.

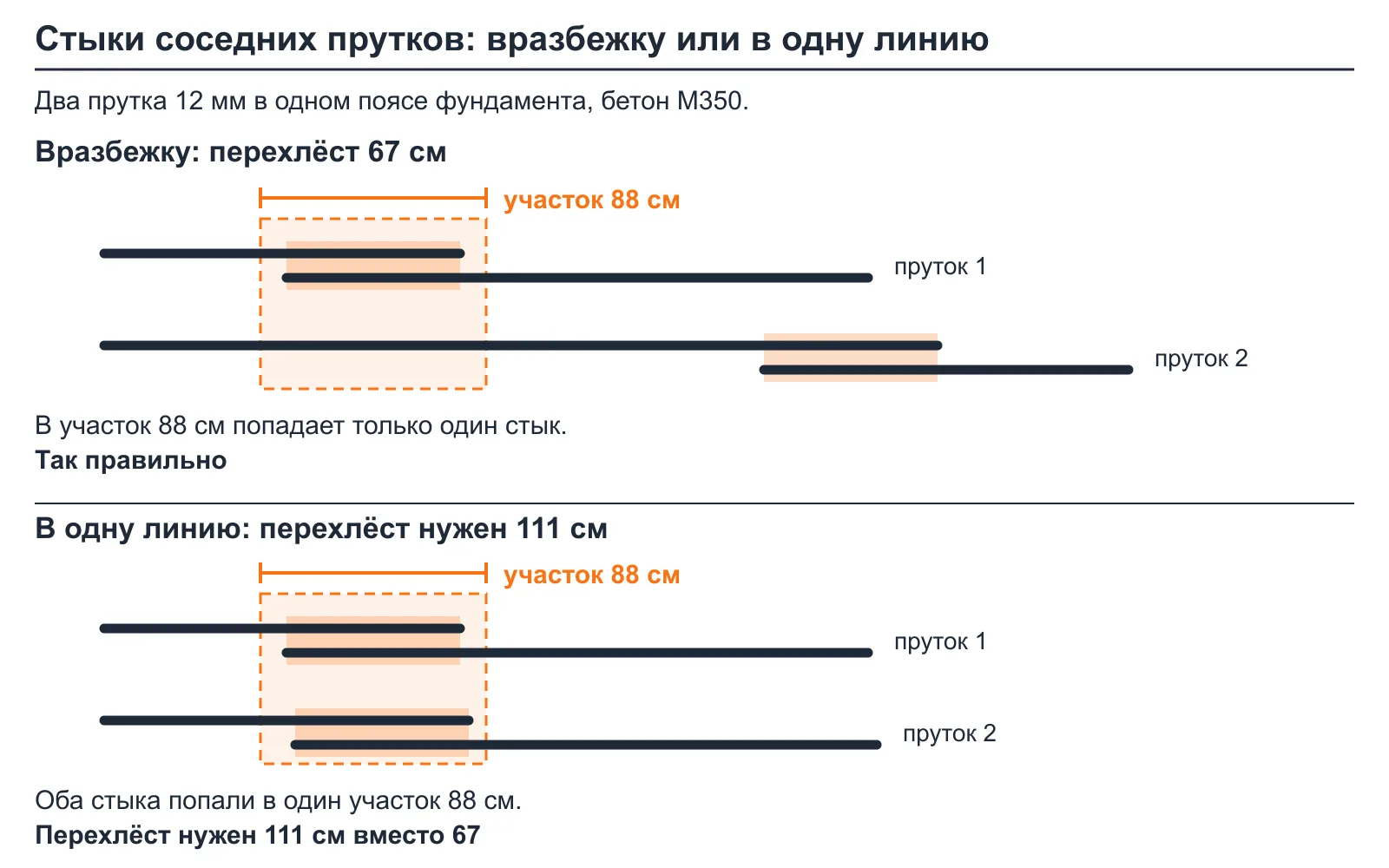

Если оба стыка попали в один участок 88 см, перехлёст нужно делать 111 см вместо 67

Пример: лента 6 на 12 метров

Периметр такой ленты 36 м. В поясах четыре прутка 12 мм: два сверху, два снизу. Бетон М350, перехлёст 67 см, арматура хлыстами по 11,7 м.

Один хлыст перекрывает 11 м ленты, остальное съедает перехлёст. На один пруток по периметру уходит четыре хлыста, и получается четыре стыка. По всем четырём пруткам это 16 стыков.

Металла нужно 155 м вместо 144 м чистой длины. Лишние 11 м весят около 9,5 кг, это примерно 7 % сверху. Покупать надо 14 хлыстов: 164 м, 145 кг. Остаток 9 м уйдёт в запас.

Теперь про сдвиг. Если обе нити пояса начать одинаково от одного угла, последние стыки сойдутся в одной точке. Начните второй пруток пояса на 7 м дальше по периметру. Тогда его стыки встанут в стороне от стыков первого, с запасом в несколько метров.

Углы добавят стыков сверх этих шестнадцати, потому что там ставят гнутые прутки. Так что 16 стыков и 7 % перерасхода это нижняя оценка. Как посчитать всю закупку целиком, разобрано в статье как рассчитать количество арматуры для фундамента.

Частые ошибки

• Перехлёст 20 см. Мало для любого прутка. Минимум по нормам 25 см, а прутку 12 мм на М350 нужно 67 см.
• Считать по «50 диаметрам», не глядя на бетон. На М250 прутку 12 мм нужно 78 см, на М200 уже 93 см.
• Все стыки в одну линию. Перехлёст при этом никто не удлиняет, и лента остаётся слабой в этом месте.
• Мерить от торца хлыста. Меряйте участок, где прутки идут рядом.
• Одна скрутка на стык и хомуты через метр. В зоне стыка хомуты должны стоять чаще.
• Развести прутки в стыке на 10 см и больше. По нормам зазор не больше четырёх диаметров, иначе такой стык надёжным не считается.

Когда нужен проектировщик

Всё, что выше, это ориентир для обычного частного дома: одноэтажного или двухэтажного, на нормальном грунте. Для такой стройки таблица даёт рабочие цифры с запасом.

Проектировщик нужен, если стены тяжёлые, участок с уклоном, грунт торфяной или сильно пучинистый, а также при свайном или плитном основании. Он назначит и диаметр прутков, и класс бетона, и места стыков. Тогда таблицей пользуйтесь только для прикидки закупки.
