Как вязать арматуру: крючок, пистолет и проволока по шагам

Арматуру вяжут мягкой отожжённой проволокой. Кусок складывают пополам, заводят под перекрестье прутков и закручивают крючком, пока прутки не перестанут шевелиться. Концы загибают внутрь каркаса. Для ленты длиной 36 метров из четырёх прутков 12 мм с хомутами (рамками из прутка) через 40 см получается 392 узла. Проволоки 1,2 мм на них уйдёт около 1,5 кг с запасом, если на узел тратить 30 см. Ниже по шагам: какая проволока, чем крутить и где чаще всего ошибаются.

Зачем вообще вязать

Узел нужен, чтобы каркас держал форму и прутки не сдвинулись, пока вы его ставите и льёте бетон. Именно эту задачу ставят вязке строительные нормы (СП 435).

Вязка не заменяет правильную длину стыка двух прутков. Её считают отдельно, об этом наша статья про нахлёст арматуры.

Какая проволока нужна

Нужна отожжённая проволока, то есть прошедшая нагрев на заводе. Она мягкая, гнётся без пружины и легко скручивается. Строительные нормы (СП 70) прямо требуют: пересечения прутков и стыки внахлёст вязать отожжённой проволокой. Там же разрешены готовые скрепки из пластика или проволоки.

Как узнать её по маркировке. По ГОСТ 3282 отожжённую проволоку обозначают буквой «О». Например, «1,0-О-Ч» значит: толщина 1 мм, отожжённая, чёрная. Буквы «ТО» в этом стандарте нет, так её часто сокращённо называют в продаже.

Чёрной проволоки не бойтесь. Чёрной бывает как раз отожжённая, тёмный налёт на ней допускается. Для вязки плохо подходит проволока без отжига. Она заметно жёстче, пружинит и плохо закручивается.

Толщина. В нормах для ручной вязки названа проволока от 0,8 до 1 мм. У нас в каталоге вязальная проволока 1,2 мм по ГОСТ 3282, продаётся на вес. На странице каталога она указана как отожжённая. Она толще, чем в нормах: при затяжке рвётся реже, но крутить её тяжелее. Если проект или технадзор требует проволоку 0,8-1 мм, берите по норме.

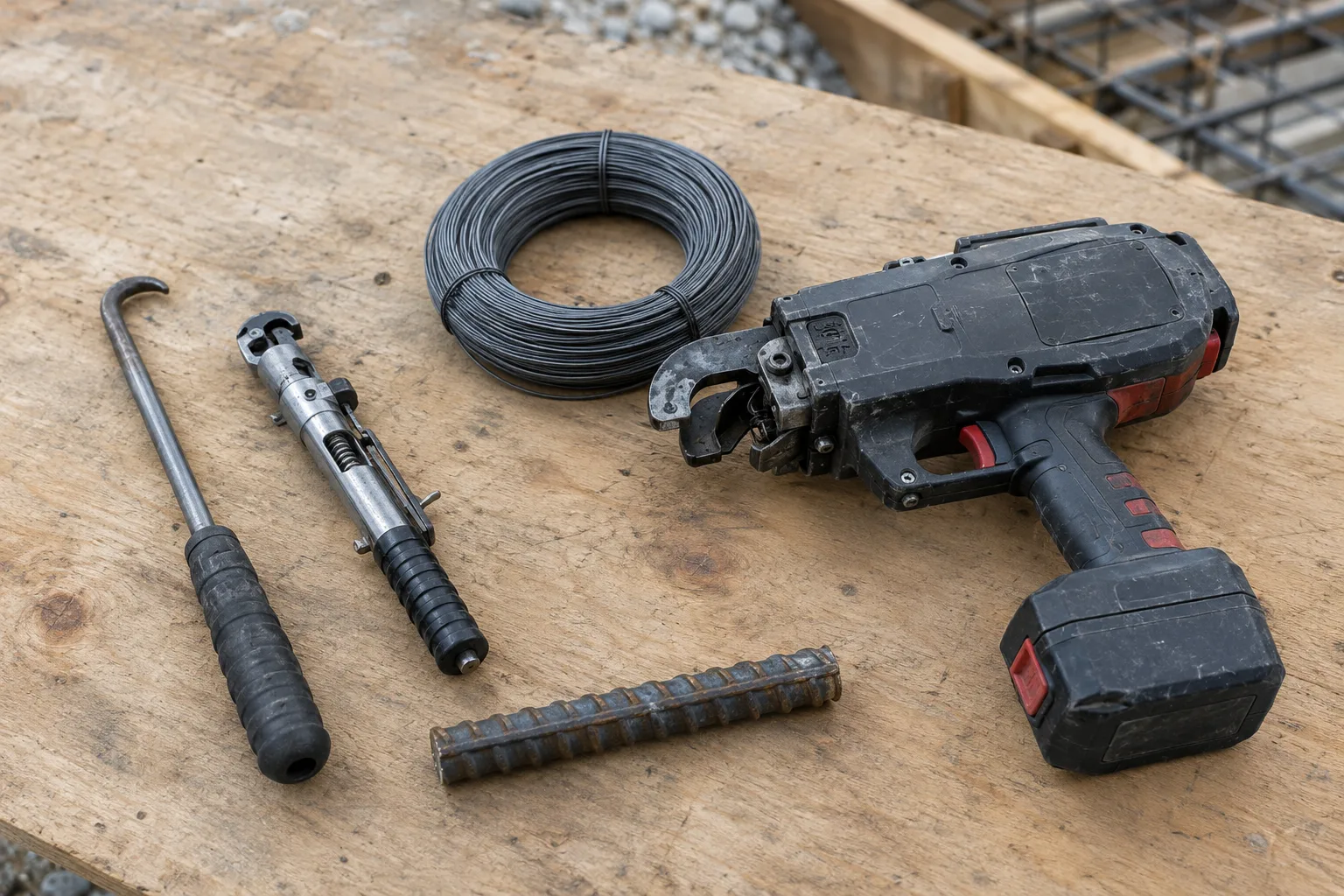

Чем вязать: крючок, кусачки, шуруповёрт, пистолет

• Ручной крючок. Стальной загнутый прут с ручкой. Самый простой инструмент.
• Винтовой крючок. Тянете ручку на себя, крючок сам вращается.
• Кусачки. Нормы описывают вязку кусачками с тупыми губками. На рисунках ими вяжут одинарной проволокой.
• Насадка на шуруповёрт. Тот же крючок, только крутит мотор.
• Вязальный пистолет. Сам обводит проволоку вокруг прутков и закручивает узел. Обычно работает только с катушками своей марки. Например, производитель MAX прямо пишет, что его пистолеты требуют катушек своей марки, а катушки от разных серий не подходят друг к другу.

Окупится ли пистолет, считайте сами. Сложите цену пистолета и катушек и сравните с тем, сколько вы заплатите за ручную вязку ваших узлов. На ленту из примера ниже хватит и ручного крючка.

Узел крючком по шагам

1. Нарежьте проволоку. Отрежьте кусок и сложите пополам. С одного конца получится петля, с другого два хвоста.
2. Заведите под перекрестье. Проведите кусок под нижним прутком поперёк него, не по диагонали. Петля выходит наверх с одной стороны, хвосты с другой.
3. Закрутите. Проденьте крючок в петлю, накиньте на него хвосты и вращайте. Крутите, пока прутки не прижмутся друг к другу. Перетянете, проволока лопнет, узел придётся переделать.
4. Уберите хвосты. Лишнее откусите, остаток загните внутрь каркаса, от стенок опалубки.

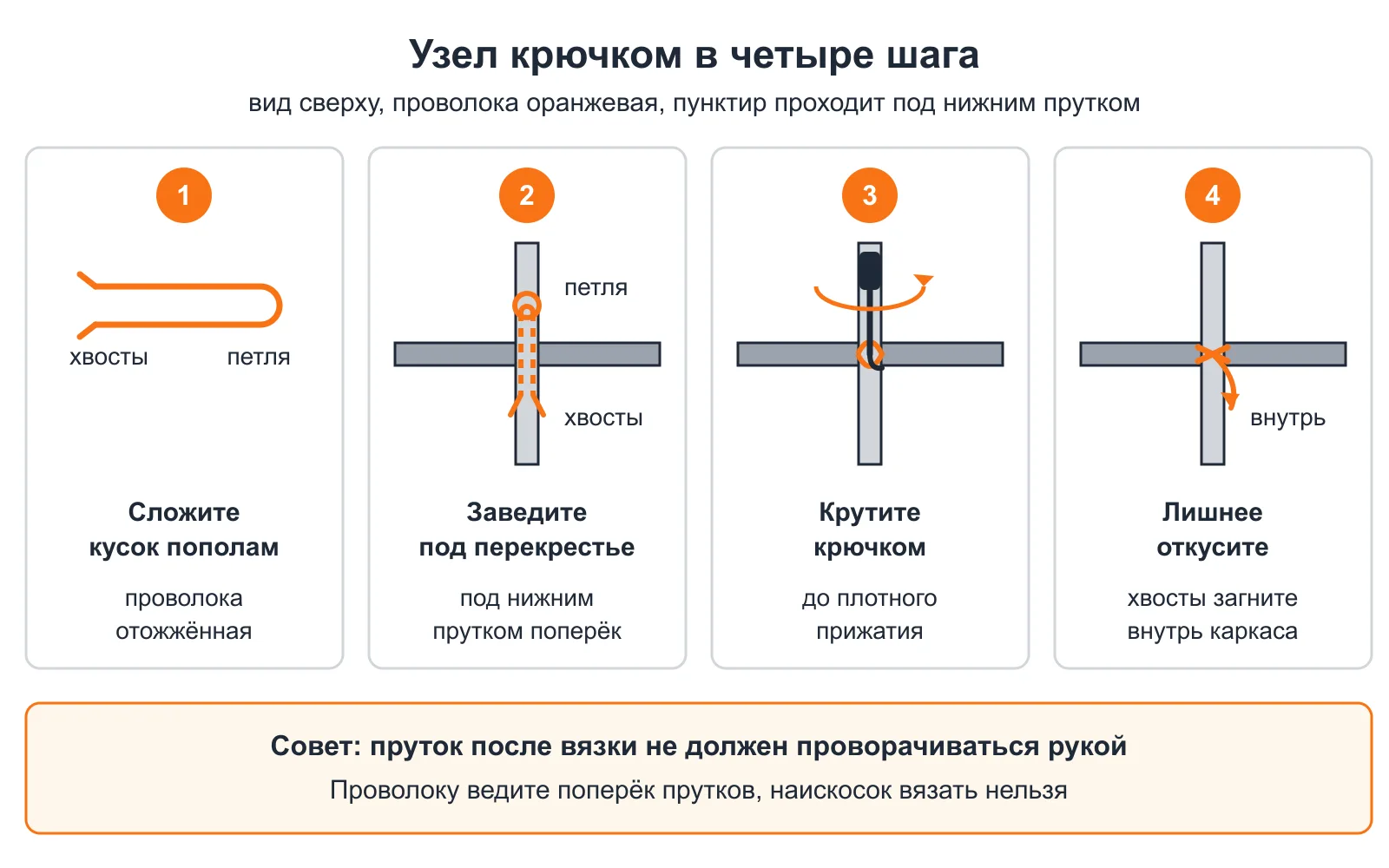

Узел крючком в четыре шага. Проволока идёт под нижним прутком поперёк него, хвосты загнуты внутрь каркаса.

Сколько проволоки уходит на узел, зависит от толщины прутков и от руки. В нормах для вязки кусачками названы отрезки 8-10 см, но это одинарная проволока. Кусок 10 см, сложенный вдвое, это 5 см, а чтобы обойти два прутка 12 мм, нужно больше 6 см. Для подсчёта закупки мы берём 30 см на узел. Свяжите пробный узел, замерьте остаток и режьте по своей мерке.

Какие узлы бывают

В нормах нарисовано несколько видов узлов:

• Крестовый. Проволока идёт крест-накрест и держит оба прутка.
• Мёртвый. Проволока обхватывает перекрестье кольцом. Скрутка с одной стороны, с другой видно кольцо.
• Двухрядный. Проволока проходит вокруг перекрестья в два ряда.
• Угловой. На рисунках в нормах это тоже перекрестье прутков, только проволоку при вязке подтягивают.

По нормам проволока должна обхватывать оба прутка под прямым углом, вязать наискосок нельзя. Простой узел крючком из шагов выше обхватывает поперёк нижний пруток, а верхний прижимает скруткой. Если технадзор или проект требует строго по нормам, вяжите крестовым или двухрядным узлом: там проволока идёт крест-накрест вокруг обоих прутков.

Все пересечения вязать или через одно

Действующие нормы не говорят, сколько пересечений вязать. Требование одно: каркас не должен сдвинуться до заливки. Прежний стандарт на арматурные изделия разрешал вязать сетку через одно пересечение в шахматном порядке. Два крайних ряда при этом вязали целиком. В России этот стандарт не применяется с 2018 года, но как ориентир он понятен.

По логике прежнего стандарта в каркасе ленты из четырёх прутков все прутки крайние. Поэтому надёжнее вязать все пересечения. Действующие нормы число узлов не задают, решает проект. Расстановку прутков в фундаменте тоже определяет проект.

Пример: сколько узлов и проволоки на ленту 36 метров

Фундамент идёт по кругу, общая длина 36 метров. Вдоль ленты идут четыре прутка 12 мм, хомуты (рамки из прутка, которые держат каркас в форме) стоят через 40 см. Прутки длиной 11,7 метра. Дополнительные прутки на углах и в местах, где сходятся стены, сюда не входят.

Что считаем	Как	Итого
Хомуты	36 метров делим на 0,4 метра	90 штук
Узлы на хомутах	каждый хомут касается четырёх прутков, 90 на 4	360 узлов
Стыки прутков	на каждую из 4 линий прутков вдоль ленты уходит 4 прутка (трёх не хватит на перехлёст), лента без концов	16 стыков
Узлы на стыках	берём по два узла на стык, 16 на 2	32 узла
Всего узлов	360 плюс 32	392 узла
Проволока	392 узла по 30 см	117,6 метра
Вес проволоки 1,2 мм	в килограмме около 112 метров	1,05 кг
С запасом	часть узлов рвётся и переделывается	1,5 кг

Одно пересечение хомута с прутком, который идёт вдоль ленты, это один узел. Поэтому хомут на четырёх прутках даёт четыре узла. Другой шаг хомутов или другая длина прутков меняют итог. Расход на тонну арматуры и пересчёт под свой каркас есть в статье о расходе вязальной проволоки.

Частые ошибки

• Проволока без отжига. Жёсткая, пружинит, узел плохо затягивается. Смотрите на букву «О» в маркировке.
• Слабый узел. Простая проверка на практике: если пруток после вязки можно провернуть или сдвинуть рукой, перевяжите.
• Петля наискосок. Проволоку ведут поперёк прутков, по диагонали нельзя.
• Хвосты наружу. Концы, торчащие к опалубке, уменьшают защитный слой бетона (слой между прутком и опалубкой).
• Вязка вместо расчёта. Лишние узлы не заменяют правильный нахлёст и шаг хомутов. Эти размеры берут из проекта.

Что купить

На ленту из примера возьмите 1,5 кг вязальной проволоки 1,2 мм и крючок. Прутки 12 мм и другие размеры смотрите в разделе арматура, там же можно заказать резку в размер. Проволоку удобно добрать к заказу арматуры одной доставкой.
