Отводы
19 товаров

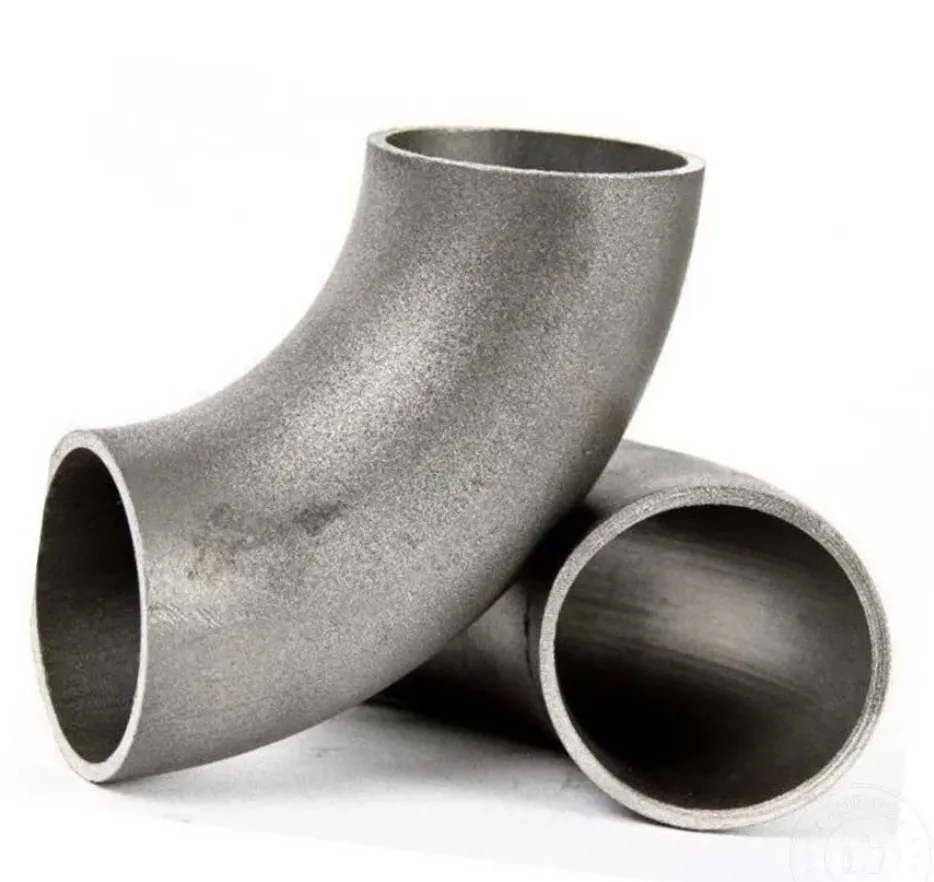

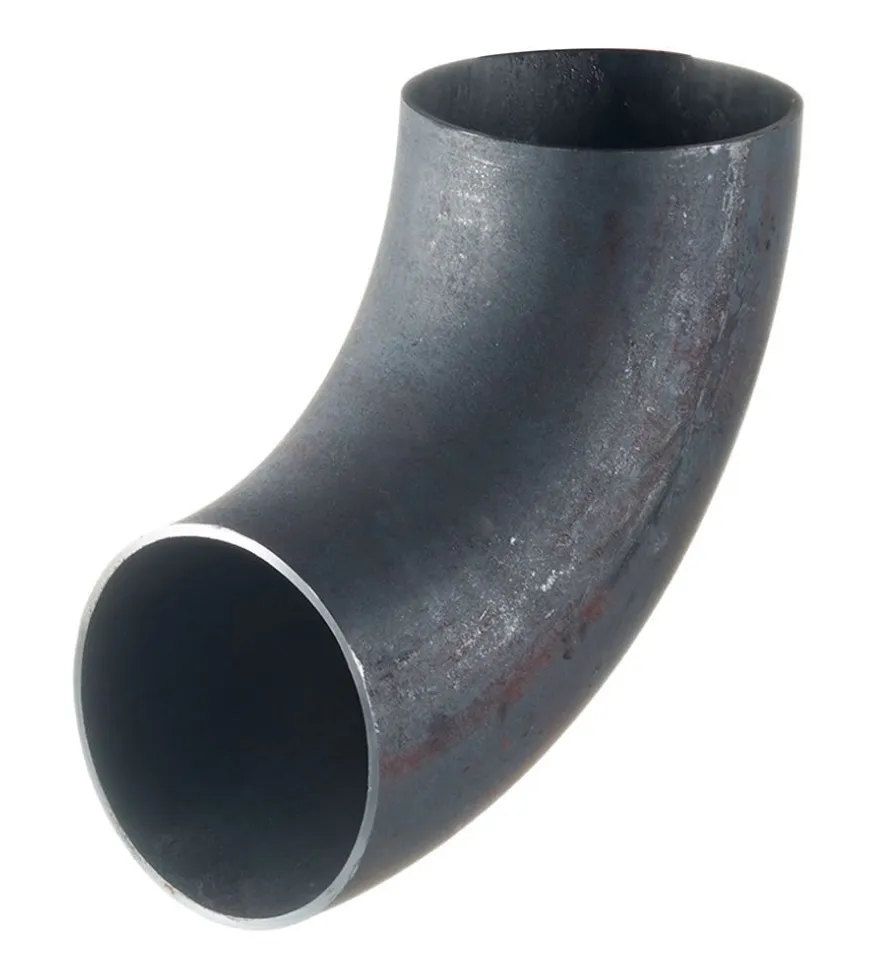

Отводы — фасонные элементы трубопроводов, которые меняют направление потока под заданным углом (чаще всего 45°, 90° и 180°). Они обеспечивают плавный поворот трассы без застоя и гидроударов. В каталоге МеталлЛидер — стальные отводы крутоизогнутые по ГОСТ 17375-2001 и гнутые по ГОСТ 30753-2001, бесшовные и сварные, диаметром от 15 до 530 мм, в чёрном и оцинкованном исполнении. Поставка напрямую от производителей без посредников — честная цена. Применяются в системах отопления, водоснабжения, газоснабжения, технологических трубопроводах и в металлоконструкциях, где нужен прочный поворот.
Виды отводов и углы
По способу изготовления отводы делятся на крутоизогнутые (штампованные, с малым радиусом гиба, по ГОСТ 17375-2001) и гнутые (с большим радиусом, плавный поворот, по ГОСТ 30753-2001). Крутоизогнутые компактнее и держат давление, гнутые дают меньшее гидравлическое сопротивление. По углу поворота — 45°, 60°, 90° и 180° (калач). По радиусу — короткие (R = 1×DN) и длинные (R = 1.5×DN). Для отопления и водопровода в квартире чаще нужны 90° крутоизогнутые; для самотёчных и технологических линий — плавные гнутые.
Как подобрать отвод
Отвод подбирают по четырём параметрам: условный диаметр (DN/Ду), толщина стенки, угол поворота и радиус гиба. Диаметр и стенка должны совпадать с трубой, к которой отвод приваривается, иначе шов будет некачественным. Для напорных систем (отопление, газ) берут бесшовные крутоизогнутые отводы — они надёжнее на давлении. Для безнапорных и больших диаметров подходят сварные. Бесшовные применяют до Ø426 мм, выше — сварные секционные. При сомнениях уточните марку стали трубы — отвод берут из совместимой по свариваемости стали.
Монтаж и защита отводов
Отводы привариваются встык к трубе сплошным кольцевым швом — кромки разделывают под сварку для полного провара. Для ответственных трубопроводов (газ, пар) сварку выполняют аттестованные сварщики с контролем швов. Оцинкованные отводы в зоне сварки теряют цинк — шов восстанавливают цинксодержащим составом. На разборных линиях вместо сварки применяют фланцевые или резьбовые соединения. После монтажа наружные трубопроводы окрашивают или изолируют. Все элементы обвязки — отводы, тройники, переходы, фланцы, заглушки — можно подобрать в одном заказе.
Доставка по Москве и МО
Доставляем отводы собственным транспортом по Москве и всей Московской области: Балашиха, Реутов, Люберцы, Мытищи, Химки, Королёв, Красногорск, Одинцово, Подольск, Щёлково. Минимальный заказ — от 1000 рублей, удобно добрать к заказу трубы и фланцев. Самовывоз со склада в Реутове с 8:00 до 18:00. Работаем с юрлицами и физлицами, с НДС и без; оплата наличными, картой и по безналу. Для монтажных организаций и оптовых партий фасонных деталей — специальные условия и приоритетная доставка.
Отводы 90° крутоизогнутые (ГОСТ 17375-2001)
| DN, мм | Наружный D, мм | Стенка, мм | Радиус R, мм |
|---|---|---|---|
| 15 | 21.3 | 2 | 28 |
| 20 | 26.8 | 2 | 38 |
| 25 | 33.7 | 2.5 | 38 |
| 32 | 42.4 | 2.5 | 48 |
| 40 | 48.3 | 2.5 | 57 |
| 50 | 60.3 | 3 | 76 |
| 80 | 88.9 | 3.5 | 114 |
| 100 | 114.3 | 4 | 152 |
| 150 | 168.3 | 4.5 | 229 |
Часто задаваемые вопросы
Чем крутоизогнутый отвод отличается от гнутого?+
Крутоизогнутый штампуется с малым радиусом — компактный и держит давление, нужен в стеснённых местах. Гнутый имеет большой радиус и плавный поворот, даёт меньшее сопротивление потоку — его ставят на самотёчных и магистральных линиях.
Как подобрать отвод под мою трубу?+
По наружному диаметру и толщине стенки трубы плюс нужный угол (45°, 90°, 180°). Параметры отвода должны совпадать с трубой, чтобы получился качественный сварной шов. Для давления берите бесшовный крутоизогнутый.
Можно ли согнуть трубу вместо покупки отвода?+
Тонкостенную трубу малого диаметра — да, трубогибом. Но на диаметрах от 50 мм и на давлении заводской отвод надёжнее: при ручном гибе стенка утончается и труба сминается. Готовый отвод сохраняет сечение и прочность.
