Балка
9 товаров

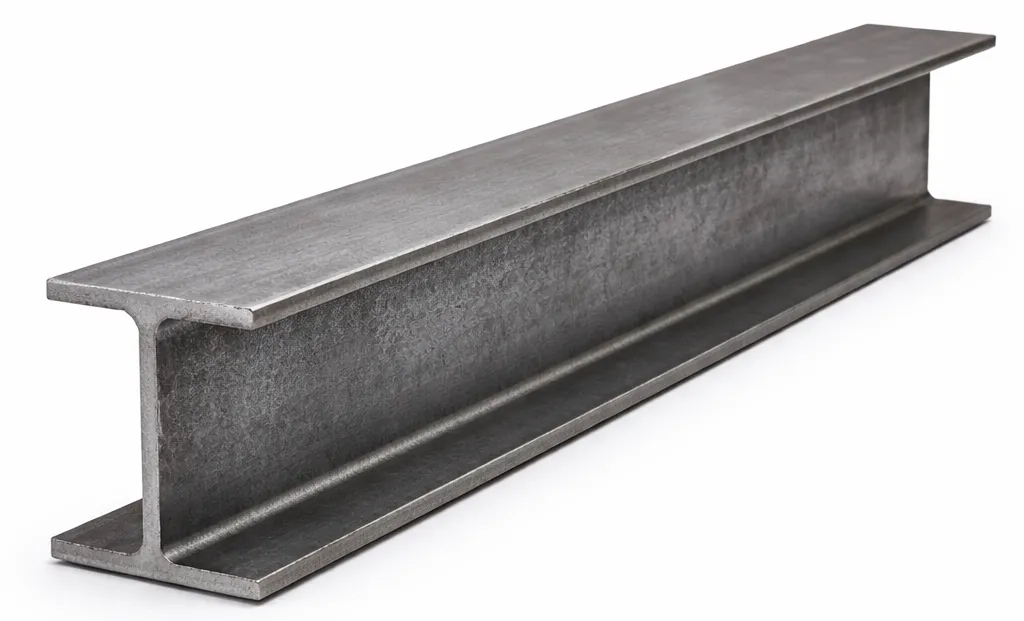

Балка (двутавр) — это горячекатаный профиль H-образного сечения с двумя горизонтальными полками и вертикальной стенкой. За счёт такой формы двутавр имеет максимальный момент сопротивления при минимальной массе, поэтому это главная несущая балка в строительстве: перекрытия, колонны, мосты, эстакады, подкрановые пути. В каталоге МеталлЛидер — двутавры от №10 до №60 по ГОСТ 8239-89 (с уклоном полок), ГОСТ 26020-83 (с параллельными гранями, типы Б, Ш, К) и широкополочные. Поставка напрямую с заводов (ЕВРАЗ НТМК, ММК, Северсталь) без посредников. Длина — 6, 11.7 и 12 метров. Цена за тонну и за погонный метр.
Типы двутавров и маркировка
Номер двутавра — это высота сечения в сантиметрах: балка 20Б1 имеет высоту 200 мм. По ГОСТ 26020-83 различают типы: Б — нормальные (универсальные, лёгкие), Ш — широкополочные (для колонн, работают на сжатие), К — колонные (квадратное соотношение полки и высоты, максимальная устойчивость). Старый ГОСТ 8239-89 даёт балку с уклоном внутренних граней полок. Двутавры с параллельными гранями (Б, Ш, К) современнее и удобнее в монтаже — к ровной полке проще крепить. Для перекрытий берут тип Б, для колонн — Ш и К.
Как выбрать двутавр для перекрытия
Сечение подбирают по пролёту и нагрузке. Ориентировочно для перекрытия жилого этажа (нагрузка ~400 кг/м²): пролёт 4 м — двутавр 16Б1-18Б1 с шагом 1 м; пролёт 6 м — 20Б1-24Б1; пролёт 8 м — 30Б1 и выше. Для колонн малоэтажных зданий — 20Ш1, 25К. Точный расчёт ведётся по СП 16.13330 с учётом прогиба (не более L/250) и устойчивости — для ответственных конструкций его выполняет проектировщик. Опирание балки на стену или колонну — от 200 мм с распределяющей пластиной. Если сомневаетесь в сечении, наш менеджер подскажет по типовым решениям.
Монтаж и обработка двутавра
Двутавры монтируют краном или лебёдкой — даже №20 весит около 30 кг/м. Соединяют сваркой (с накладками для стыка) либо на высокопрочных болтах через фланцы и пластины. Стенку при необходимости усиливают рёбрами жёсткости из полосы или листа, особенно в зоне опор и приложения сосредоточенных нагрузок. Для защиты от коррозии и огня двутавр грунтуют и красят либо обрабатывают огнезащитными составами (требование по огнестойкости в общественных зданиях). Резку и сверловку под болты делаем на собственном оборудовании; уголок и пластины для узлов есть в каталоге.
Доставка по Москве и МО
Доставляем двутавровую балку собственным транспортом по Москве и всей Московской области: Балашиха, Реутов, Люберцы, Мытищи, Химки, Королёв, Красногорск, Одинцово, Подольск, Щёлково. Длинномеры 11.7 и 12 м везём спецтехникой по предварительной заявке. Минимальный заказ — от 1000 рублей. Опт от 5 тонн — оптовая цена и приоритетная доставка. Самовывоз со склада в Реутове с 8:00 до 18:00. Работаем с юрлицами и физлицами, с НДС и без; цена за тонну или за погонный метр по таблицам веса ГОСТ.
Вес двутавровой балки (погонный метр)
| Номер | Высота, мм | Вес 1 м, кг | Применение |
|---|---|---|---|
| 10 | 100 | 9.46 | Перемычки, лёгкие каркасы |
| 12 | 120 | 11.5 | Перемычки, мелкие перекрытия |
| 14 | 140 | 13.7 | Перекрытия до 4 м |
| 16 | 160 | 15.9 | Перекрытия 4-5 м |
| 18 | 180 | 18.4 | Перекрытия до 6 м |
| 20 | 200 | 21 | Перекрытия, прогоны |
| 24 | 240 | 27.3 | Перекрытия до 8 м |
| 30 | 300 | 36.5 | Тяжёлые перекрытия, мосты |
| 40 | 400 | 57 | Промышленные конструкции |
| 60 | 600 | 108 | Мосты, большие пролёты |
Часто задаваемые вопросы

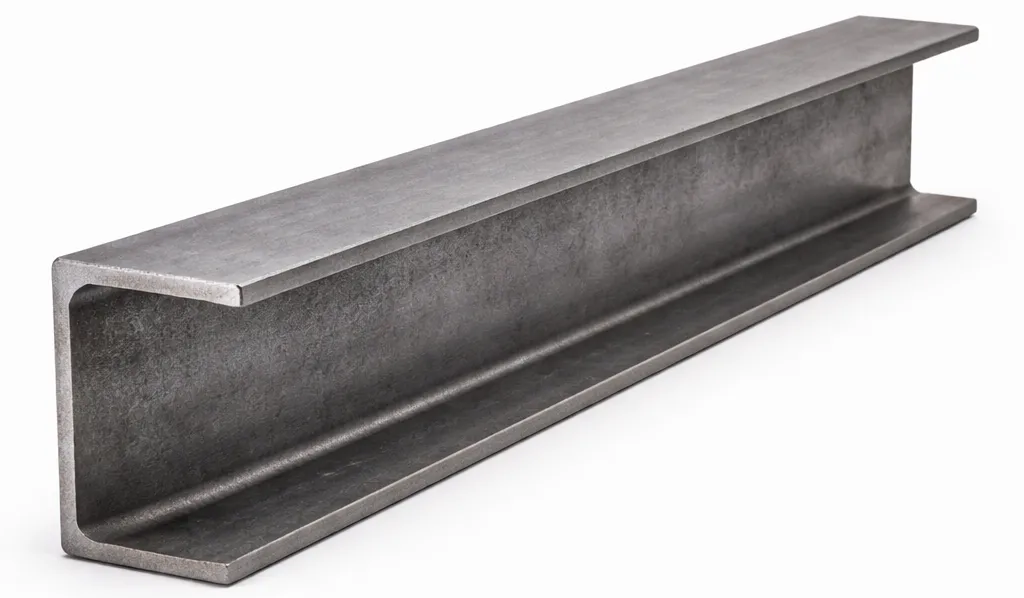

Чем двутавр отличается от швеллера?+
Двутавр имеет H-образное сечение, симметричное относительно вертикальной оси, и работает на изгиб эффективнее швеллера при той же массе. Швеллер (U-образный) проще крепить с одной стороны и дешевле, но при равной несущей способности тяжелее.
Какой двутавр нужен для перекрытия пролёта 6 метров?+
Ориентировочно 20Б1-24Б1 с шагом около 1 м при нагрузке жилого этажа. Точное сечение зависит от нагрузки и допустимого прогиба (L/250) и определяется расчётом по СП 16.13330 — для ответственных конструкций его делает проектировщик.
Что значит Б, Ш и К в маркировке двутавра?+
Б — нормальный (универсальный, на изгиб, для перекрытий). Ш — широкополочный (для колонн, на сжатие). К — колонный (полка примерно равна высоте, максимальная устойчивость). Цифра перед буквой — высота сечения в сантиметрах.
