Радиус загиба арматуры: на чём гнуть, чтобы пруток не треснул
Таблица оправок для гибки арматуры от 6 до 20 мм. Чем гнуть на участке, какая труба подойдёт и почему пруток нельзя греть горелкой.
Рифлёную арматуру (с рёбрами) гнут вокруг круглой оправки. Оправкой называют болванку или кусок трубы, вокруг которой загибают пруток. Её диаметр берут в шесть раз больше диаметра прутка: для прутка 12 мм нужна оправка 72 мм, для прутка 10 мм 60 мм. Пруток 20 мм и толще гнут по оправке в восемь раз толще, для прутка 20 мм это 160 мм. Согнёте круче, и пруток может треснуть, а бетон внутри гиба раскрошиться.
Какая оправка нужна под ваш пруток
| Диаметр прутка, мм | Минимальный диаметр оправки, мм | Радиус гиба изнутри, мм |
|---|---|---|
| 6 | 36 | 18 |
| 8 | 48 | 24 |
| 10 | 60 | 30 |
| 12 | 72 | 36 |
| 14 | 84 | 42 |
| 16 | 96 | 48 |
| 20 | 160 | 80 |
Цифры взяты из строительных норм (СП 63 и СП 70). В этих двух сводах правил значения немного разные, в таблицу попали более строгие. Радиус гиба изнутри это половина диаметра оправки, просто делите пополам.
Таблица для рифлёной арматуры А500С, её чаще всего кладут в фундамент. Гладкую арматуру можно гнуть круче. Для прутка 8 мм хватит оправки 20 мм, для 10 мм нужно 25 мм, для 12 мм 30 мм. Для гладкого прутка 20 мм берите 80 мм.
Чем гнуть на участке

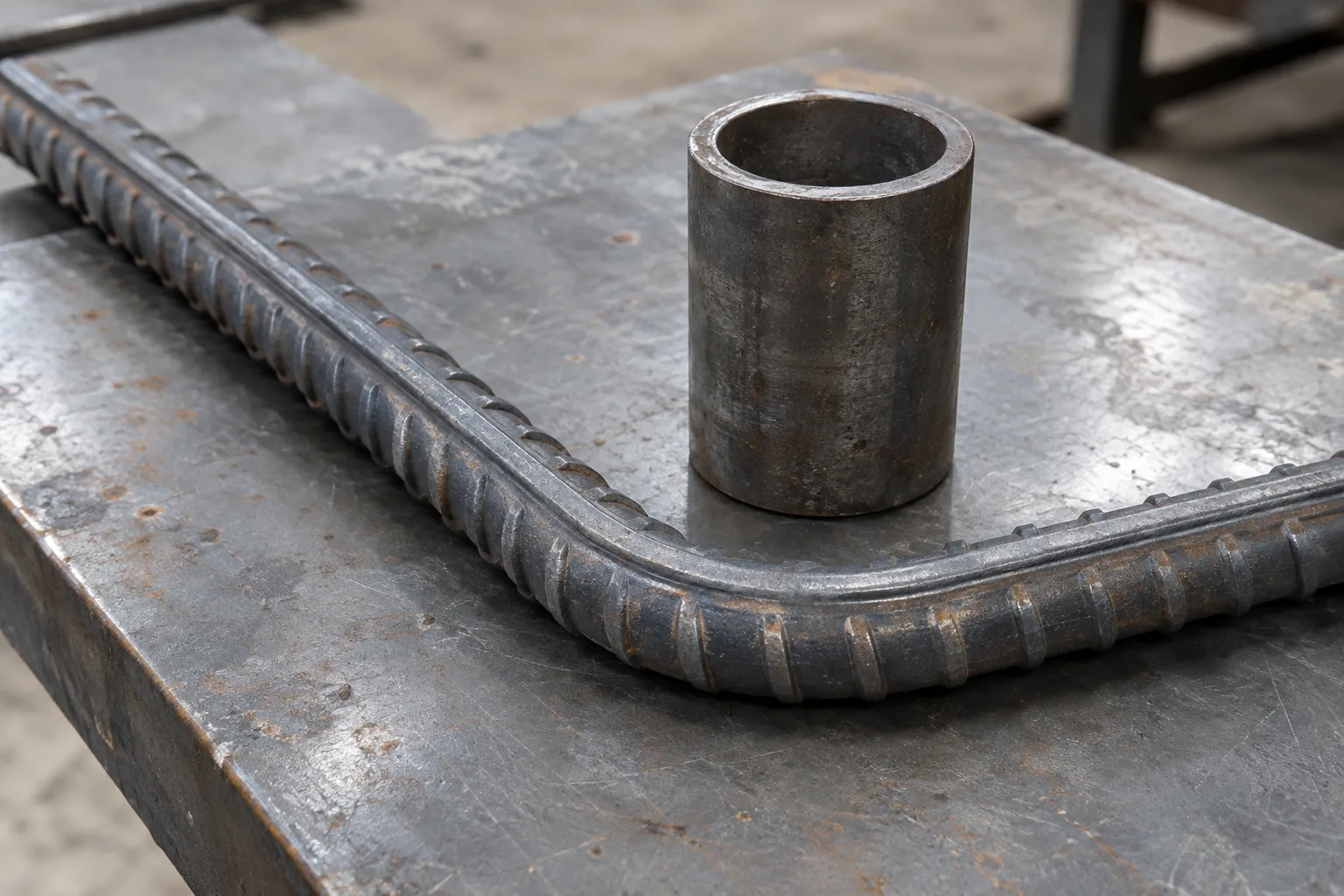

Проще всего гнуть на станке. Если станка нет, возьмите рычаг и трубу-шаблон. Трубу надевают на палец или упор, и пруток загибают вокруг неё.
Наружный диаметр трубы должен быть не меньше, чем оправка из таблицы. Толще можно, тоньше нельзя.
С размером легко ошибиться. Труба «на 50» снаружи 60 мм. Цифра в названии водогазопроводной трубы это внутренний проход, а не наружный размер.
Под пруток 10 мм возьмите трубу с наружным диаметром 60 мм, это ВГП Ду 50. Под пруток 12 мм нужно не меньше 72 мм: подойдёт круглая труба 76 мм или ВГП Ду 65, у неё снаружи 75,5 мм. Под пруток 14 мм берите круглую трубу 89 мм или ВГП Ду 80, снаружи 88,5 мм. Кусок нужной длины отрежем: смотрите трубу ВГП и круглую трубу.

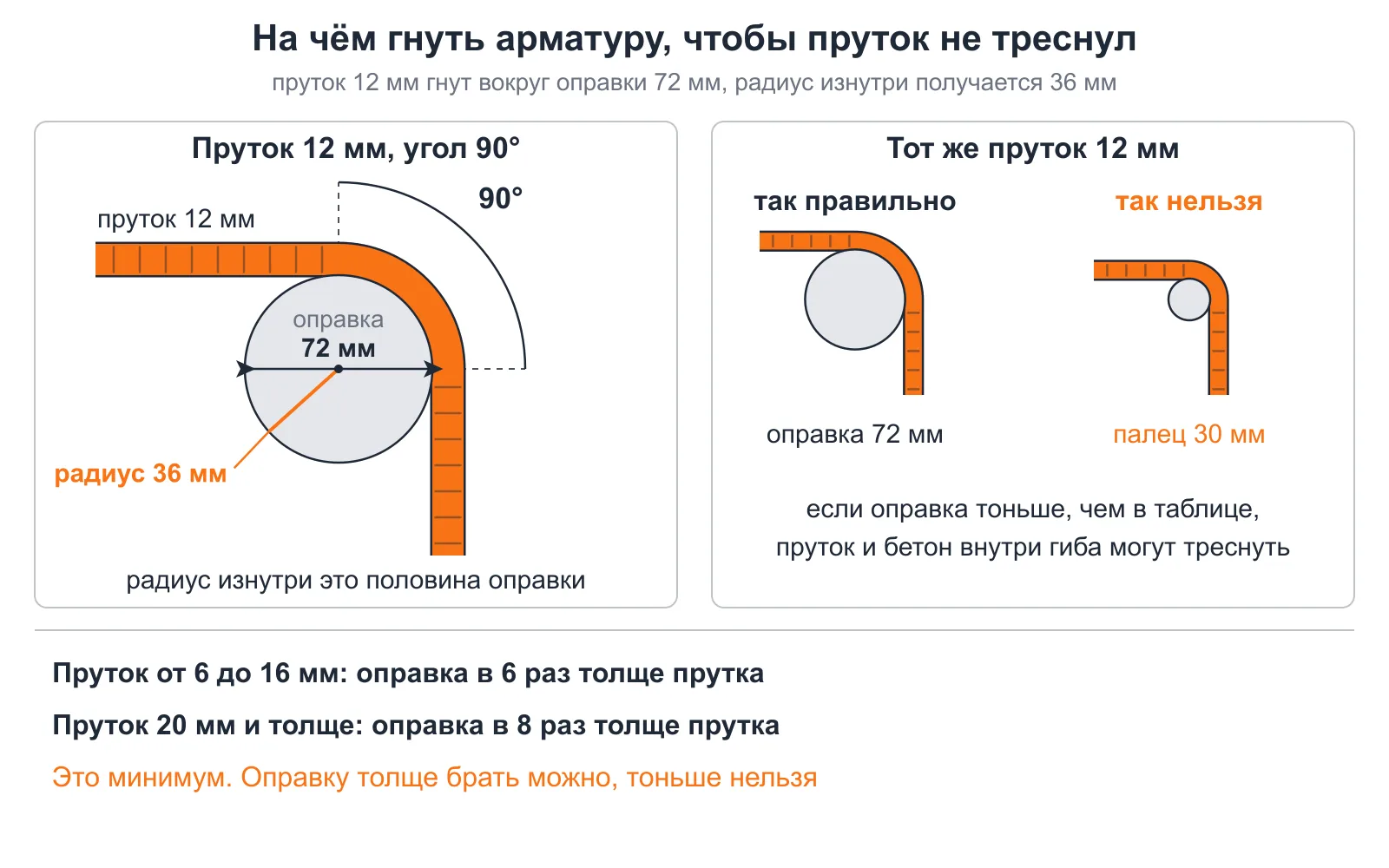

Пруток 12 мм гнут вокруг оправки 72 мм. Радиус изнутри получается 36 мм.
Три правила, которые нарушают чаще всего
- Гните плавно, с одной скоростью, без рывков.
- Согнутый пруток обратно не выпрямляйте, нормы это запрещают.
- Арматуру А500С гнут не больше чем на 90 градусов. Круче только если так написано в проекте.
Греть горелкой нельзя
Гните холодной. Нагрев нормы разрешают, но только от 600 до 800 градусов и только по технологической карте, с замером температуры. Такую карту пишут на производстве. На участке замерить температуру нечем, а горелкой на глаз в этот диапазон не попасть.
Откуда в интернете цифра «три диаметра»
Это цифра из заводской проверки металла на изгиб. На заводе образец прутка сгибают на 180 градусов вокруг оправки в три диаметра и смотрят, нет ли трещин. Так проверяют, насколько металл пластичный. Для гибки каркаса на стройке цифра не подходит.
Что запомнить
Значения в таблице минимальные. Оправку толще брать можно, тоньше нельзя. Если у вас на руках проект, гните по нему: радиус, угол и длину прямых концов задаёт проектировщик.
