Навес из профильной трубы: какое сечение стоек, ферм и обрешётки

Для навеса 3 на 6 метров в Подмосковье рабочий набор такой. Стойки из квадратной трубы 80х80х3. Пояса ферм из прямоугольной 40х20х2. Раскосы из квадратной 25х25х2. Прогоны под профнастил из прямоугольной 80х40х2 с шагом около 600 мм. Это ориентир для типового навеса высотой 2,5 метра. Считали для обычной чёрной трубы из стали Ст3 и для третьего снегового района. Окончательные сечения считает проектировщик по вашему проекту и строительным нормам.

Из чего состоит навес

В каркасе четыре группы деталей. Стойки стоят в земле или на бетоне и держат всё сверху. Фермы перекрывают ширину навеса. Прогоны, их же называют обрешёткой, лежат поперёк ферм. Сверху на прогоны ложится профнастил.

Снег давит сверху вниз по этой же цепочке. Сначала лист, потом прогоны, потом фермы, потом стойки, потом фундамент. Слабое звено определяет всю конструкцию. Чаще всего слабым звеном оказывается обрешётка.

Сколько снега ложится на навес в Подмосковье

По строительным нормам (СП 20) Москва и область это третий снеговой район. На каждый квадратный метр земли там считают 153 кг снега. Для самой Москвы в нормах есть уточнённая цифра: 148 кг. Для Клина она больше: 189 кг, для Сергиева Посада 164 кг.

Весь дальнейший подбор сделан на 153 кг. Под Клином и Сергиевым Посадом снега больше. Там сечения надо пересчитывать.

Навес пологий, поэтому на крыше снега лежит столько же, сколько на земле. Крутая крыша снег сбрасывает, но у навесов уклон маленький.

Навес 3 на 6 это 18 квадратных метров. Значит снега на нём может оказаться 2754 кг. Почти три тонны, и всё это держат стойки.

На что смотрим	Площадь	Вес снега
Вся крыша навеса 3 на 6	18 кв. м	2754 кг
Средняя ферма	9 кв. м	1377 кг
Крайняя ферма	4,5 кв. м	689 кг
Один прогон длиной 6 м	3,6 кв. м	551 кг

Отсюда и разница с чертежами из тёплых регионов. В первом снеговом районе на квадратный метр приходится 51 кг, во втором 102 кг. Тот же каркас в Подмосковье нагружен в полтора или в три раза сильнее.

Стойки: почему 80х80х3

Стойка работает на сжатие. Сама по себе труба сжатие держит легко. Проблема в другом: длинная тонкая труба выгибается вбок.

При высоте 2,5 метра труба 40х40 для стойки уже не годится. По нормам такая длинная и тонкая труба в стойку не идёт. Стенка 3 мм положения не спасает. Труба 50х50х3 в норму попадает впритык, 60х60х3 идёт с запасом.

• Навес 3 на 3, высота до 2,5 м: 60х60х3.
• Навес 3 на 6, шесть стоек, высота до 2,5 м: 80х80х3.
• Четыре стойки на большую крышу или высота больше 2,5 м: считайте по проекту.

По нормам на навес 3 на 6 проходит и 60х60х3. Мы берём 80х80х3 с запасом. На каждую стойку там приходит 3 квадратных метра крыши. У навеса 3 на 3 это 2,25 метра.

Стойки обязательно свяжите сверху фермами и продольными трубами. Свободная стойка без связей стоит как флагшток, держится только заделкой снизу. Тогда она работает как труба вдвое длиннее, и 80х80х3 перестаёт проходить. Размеры и вес есть в каталоге квадратной трубы.

Про ветер отдельно. Лёгкий навес ветер не только качает, но и поднимает. Давление идёт и сверху, и снизу крыши. Мы этот расчёт не делали. Глубину заделки стоек, анкеры и бетон считает проектировщик, особенно если навес стоит на открытом месте.

Фермы: пояса и раскосы

Ферма это две параллельные трубы, между которыми наварена решётка. Верхний пояс сжимается, нижний растягивается, раскосы держат их вместе.

Высоту фермы берут примерно в десятую часть пролёта. Для пролёта 3 метра это 300 мм между осями поясов. По габариту ферма выйдет 340 мм. Чем ниже ферма, тем сильнее нагружены пояса.

Возьмём пролёт 3 метра при шаге ферм 3 метра. Пояса из 40х20х2 по нашей прикидке держат примерно в 1,4 раза больше, чем на них ложится. Ставить их надо на ребро, то есть стороной 40 мм вертикально. Решётку варим с шагом 500 мм, раскос получается длиной 583 мм. Под раскосы берите 25х25х2.

Сами узлы фермы мы не считали. В местах, где раскос упирается в тонкую стенку пояса, полка может продавливаться. Этот узел считает проектировщик.

Готовый набор для навеса 3 на 6

Навес односкатный. Передние стойки 2,5 метра над землёй, задние 2 метра. Перепад 50 см на 3 метра ширины даёт уклон, по которому уходит вода.

Элемент	Сечение	Сколько
Стойки	80х80х3	6 шт, шаг 3 м
Пояса ферм	40х20х2	3 фермы по 3 м, высота фермы 300 мм
Решётка ферм	25х25х2	шаг 500 мм, раскос 583 мм
Прогоны	80х40х2	6 шт по 6 м, между прогонами 608 мм
Продольная связь по верху стоек	60х40х2	2 шт по 6 м

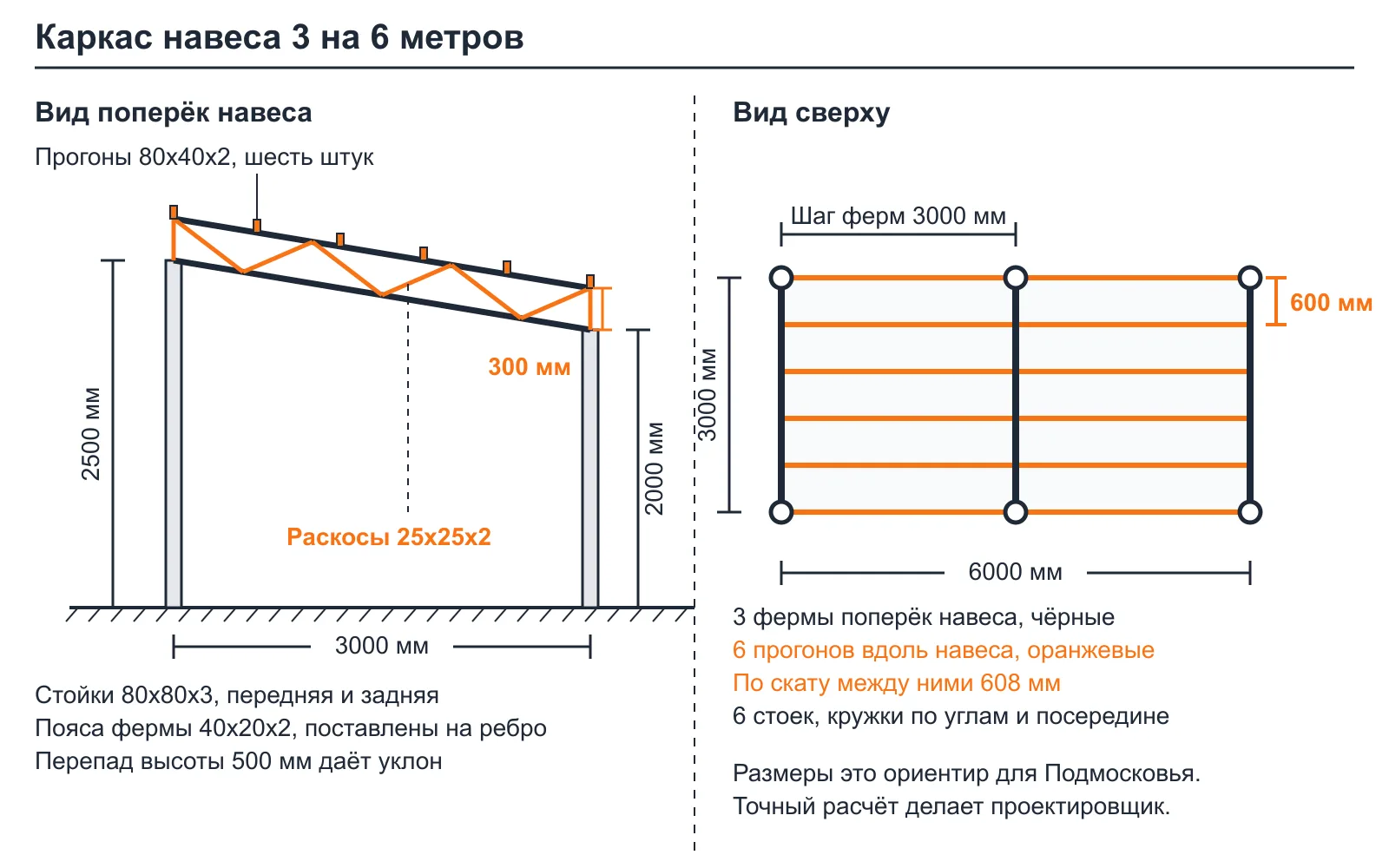

Поперечный разрез и план каркаса навеса 3 на 6 метров.

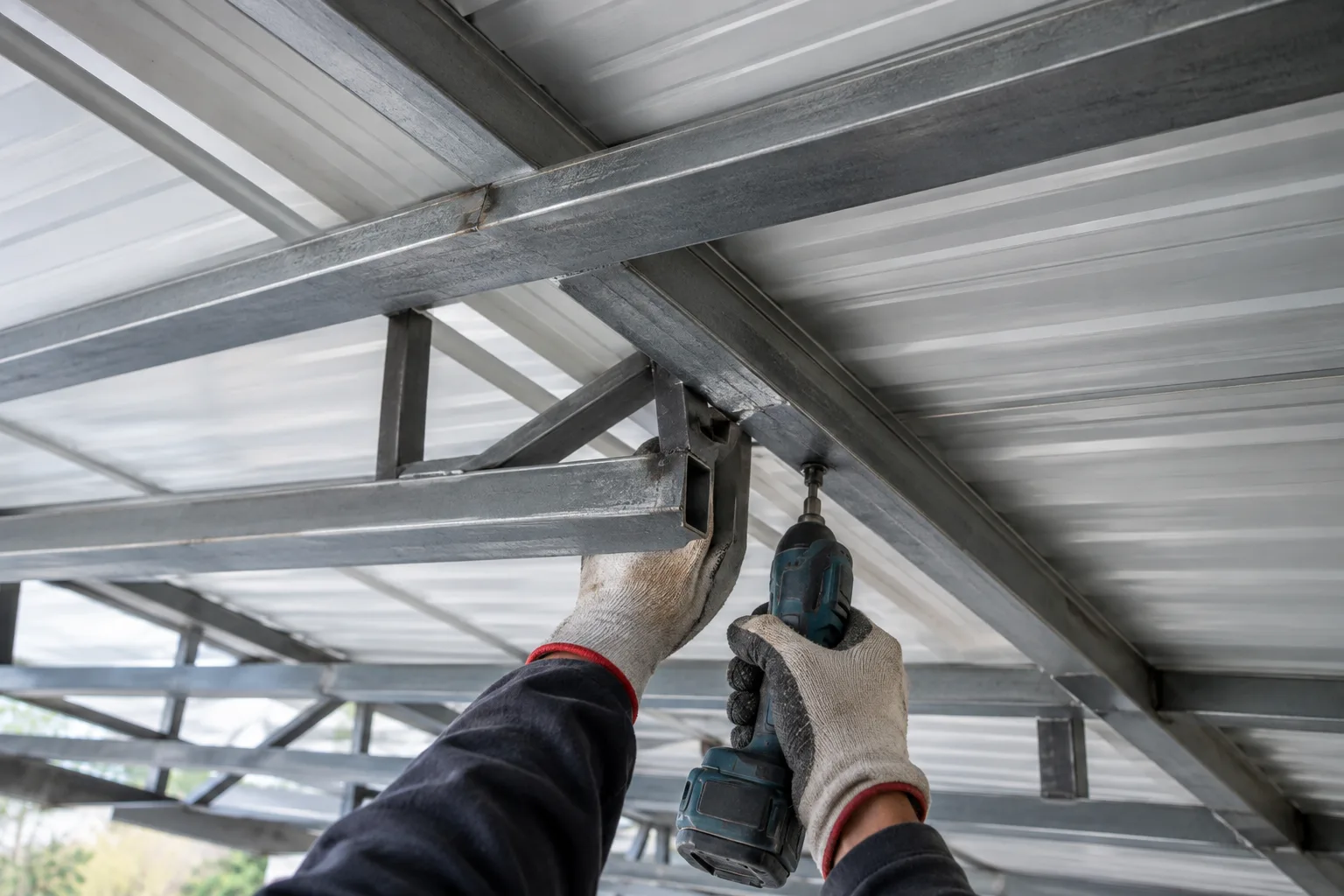

Обрешётка: шаг и сечение

Скат навеса длиннее его ширины. Три метра по горизонтали и перепад 50 см дают 3,04 метра. Шесть прогонов встают на нём с промежутком 608 мм. Каждый прогон опирается на три фермы, поэтому его пролёт равен 3 метрам.

Вот здесь чаще всего и ошибаются. Совет «обрешётка 40х20 с шагом 50 см» гуляет по всему интернету. На пролёте 3 метра такая труба перегружена втрое.

Поэтому в наборе стоит 80х40х2, тоже на ребро. По нашему расчёту она держит примерно в 1,3 раза больше, чем на неё ложится. Под полным снегом середина прогона прогнётся миллиметров на 15, норма для такого пролёта разрешает 20.

Труба 40х20 в обрешётке уместна, когда пролёт короткий. При фермах или стропилах через 1,5 метра она работает. Выбор простой: либо частые фермы и тонкая обрешётка, либо редкие фермы и прогон покрупнее.

Сам шаг обрешётки задаёт ещё и профнастил. Чем тоньше лист и ниже волна, тем чаще нужны прогоны. Точную цифру для своей марки листа возьмите у завода. Как выбрать лист, разобрано в статье про профнастил для крыши частного дома.

Навес 6 на 6 и навес 4 на 8

Меняется пролёт фермы, а за ним и всё остальное. Прогоны при этом можно оставить те же.

Что	Навес 3 на 6	Навес 6 на 6	Навес 4 на 8
Пролёт фермы	3 м	6 м	4 м
Высота фермы	300 мм	600 мм	400 мм
Шаг ферм	3 м	3 м	2,67 м
Стойки	80х80х3, 6 шт	100х100х3, 6 шт	80х80х3, 8 шт
Пояса ферм	40х20х2	60х40х2	50х25х2
Раскосы	25х25х2	40х40х2	25х25х2
Прогоны	80х40х2	80х40х2	80х40х2

Решётку во всех трёх вариантах варим с шагом 500 мм. На шестиметровой ферме раскос выходит длиннее, поэтому 25х25 там уже не держит.

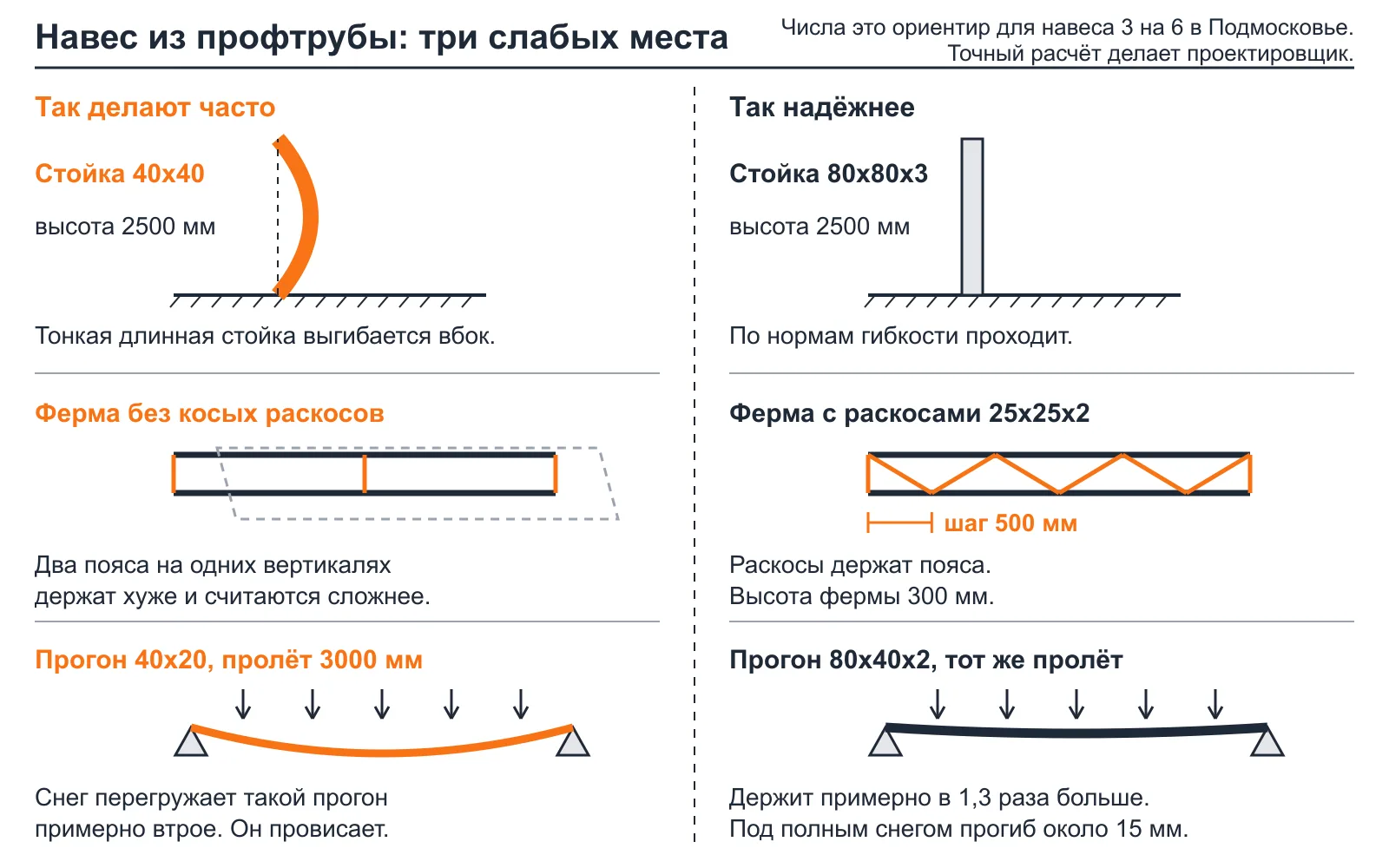

Частые ошибки

• Стойки из 40х40 при высоте 2,5 метра. Такая труба гнётся вбок от ветра и от перекоса.
• Ферма на одних вертикалях, без косых раскосов. Такую ферму считают по-другому, и для самодельного навеса это плохой выбор.
• Обрешётка 40х20 на пролёте 3 метра. Весной такие прогоны провисают.
• Прогон положили плашмя, широкой стороной вниз. На ребре труба держит заметно больше.
• Стойки не связаны сверху продольной трубой. Каркас начинает качаться вдоль навеса.
• Открытые торцы труб. Внутрь льёт вода, и труба ржавеет изнутри. Ставьте заглушки.

Что заказать и сколько это весит

Метраж посчитан для навеса 3 на 6. В длину стоек заложено по 90 см на заделку в бетон. Это прикидка для подсчёта метража, а не расчёт фундамента.

Труба	Метров	Вес метра	Вес всего
80х80х3	18,9	7,21 кг	136 кг
40х20х2	18	1,70 кг	31 кг
25х25х2	12,3	1,39 кг	18 кг
80х40х2	36	3,58 кг	129 кг
60х40х2	12	2,95 кг	36 кг

Всего около 97 метров трубы и 350 кг металла. Плюс профнастил, крепёж, грунт и краска. Трубу чаще всего берут палками по 6 метров, мы режем её в размер.

Все размеры из набора есть в каталоге профильной трубы. Сортамент профильной трубы по ходовым сечениям собран в отдельной таблице. Режем в размер, возим по Москве и области, грузим самовывозом в Реутове.

Когда без проектировщика не обойтись

Цифры выше это ориентир для типового навеса на ровной площадке. Считать по проекту правильно всегда, и вот случаи, когда без этого точно никак. Навес шире 6 метров. Навес пристроен к дому и собирает снег с его крыши. Стоек всего четыре на большую крышу. Участок в снеговом районе тяжелее третьего. Расчёт стальных каркасов ведут по своду правил на стальные конструкции, и делает это инженер.
